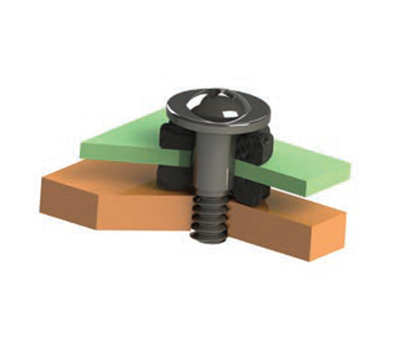

减震垫/配套螺钉 VG/VGS

减震垫：黑色SBR

. 螺钉：1022碳钢

. 表面处理：镀锌

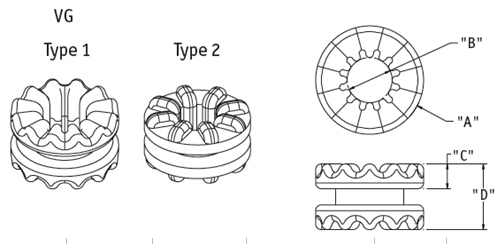

料号	名称	类型	"A" (mm)	"B" (mm)	板材厚度	板材孔径	直径"C"(mm)	直径"D"(mm)	适合螺钉	包装数量
VG-1	减震垫	1	9.7	4	1.45	6.35	2.2	5.9	VGS-1 or VGS-4	1000
VG-2	减震垫	1	14.4	4.8	1.6	9.53	3.3	8.2	VGS-2 or VGS-5	1000
VG-3	减震垫	1	9.7	4	0.79	6.35	2.5	5.9	VGS-1 or VGS-4	1000
VG-4	减震垫	1	14.4	4.8	1.09	9.53	3.6	8.2	VGS-2 or VGS-5	1000
VG-5	减震垫	2	9.5	3.6	1.4	5.5	2.1	5.5	VGS-3 or VGS-6	1000

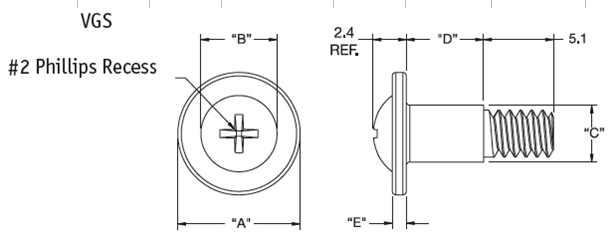

料号	名称	类型	"A" (mm)	"B"(mm)参考	C(mm)	D(mm)	E（mm)	适合减震垫	包装数量
VGS-1	螺钉	螺纹：6-32 UNC-2A	8.9	5.5	4.1	5.2	1.3	VG-1, VG-3	1000
VGS-2	螺钉	螺纹：6-32 UNC-2A	12.7	8.1	4.9	7.4	1	VG-2, VG-4	1000
VGS-3	螺钉	螺纹：6-32 UNC-2A	8.9	5.5	3.7	5	1.3	VG-5	1000
VGS-4	螺钉	螺纹：M3X0.5	8.9	5.5	4.1	5.2	1.3	VG-1, VG-3	1000
VGS-5	螺钉	螺纹：M3X0.5	12.7	8.1	4.9	7.4	1	VG-2, VG-4	1000
VGS-6	螺钉	螺纹：M3X0.5	8.9	5.5	3.7	5	1.3	VG-5	1000
