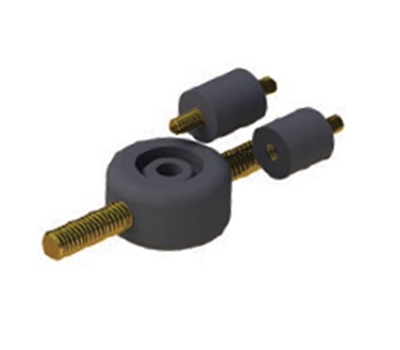

减震隔离柱 QM

黑色氯丁橡胶

. 硬度40绍尔

. 金属嵌件：1010-1020钢

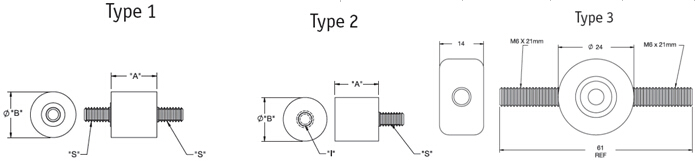

料号	类型	"A" (mm)	"B" (mm)	外螺柱尺寸 "S" (mm)	内螺柱尺寸 "I" (mm)	15% 压缩量时的荷载
QM1	1	11.1	11.1	#6-32 x 1/4	-	4
QM1T	2	11.1	11.1	#6-32 x 1/4	#6-32 x 3/16	2
QM2T	2	11.1	11.1	#6-32 x 1/2	#6-32 x 3/16	3
QM3	1	12.7	11.1	#8-32 x 3/8	-	4
QM3T	2	12.7	11.1	#8-32 x 3/8	#8-32 x 3/16	4
QM4	1	12.7	14.3	#8-32 x 3/8	-	7
QM4T	2	12.7	14.3	#8-32 x 3/8	#8-32 x 3/16	13
QM5	1	19.1	25.4	#1/4-20 x 1/2	-	20
QM7	1	14.3	12.7	#10-32 x 3/8	-	1
QM7T	2	14.3	12.7	#10-32 x 3/8	#10-32 x 3/16	5
QM8	3	见图纸	见图纸	见图纸	见图纸	5
